Трёхфазный газовый генератор Generac QT027 мощностью до 27 кВА (21.6 кВт) предназначен для продолжительного электроснабжения загородных коттеджей и коммерческих помещений в качестве как источник аварийного, так и основного электроснабжения. Данная газовая электростанция оснащена жидкостной системой охлаждения, что позволяет ей служить источником беспрерывного электроснабжения продолжительностью до нескольких суток. В стандартную комплектацию данной газовой электростанции входит всепогодный шумопоглащающий кожух, что позволяет ее устанавливать на улице, не выделяя отдельного технического помещения внутри здания.
Газовый генертор Generac QT027 идеально подходит для электроснабжения магазинов, кафе, автозаправок, офисных и складских помещений, а также загородных коттеджей и других местах, в условиях отключения электроэнергии на продолжительное время (до нескольких суток).

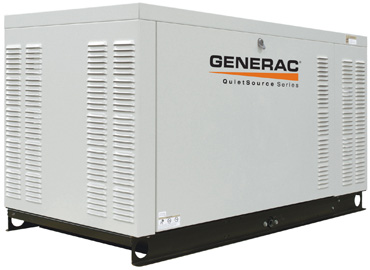

ГАЗОВЫЙ ГЕНЕРАТОРЫ GENERAC QT-027-3 С ЖИДКОСТНЫМ ОХЛАЖДЕНИЕМ
Соответствует требованиям по выбросу выхлопных газов EPA 2009.

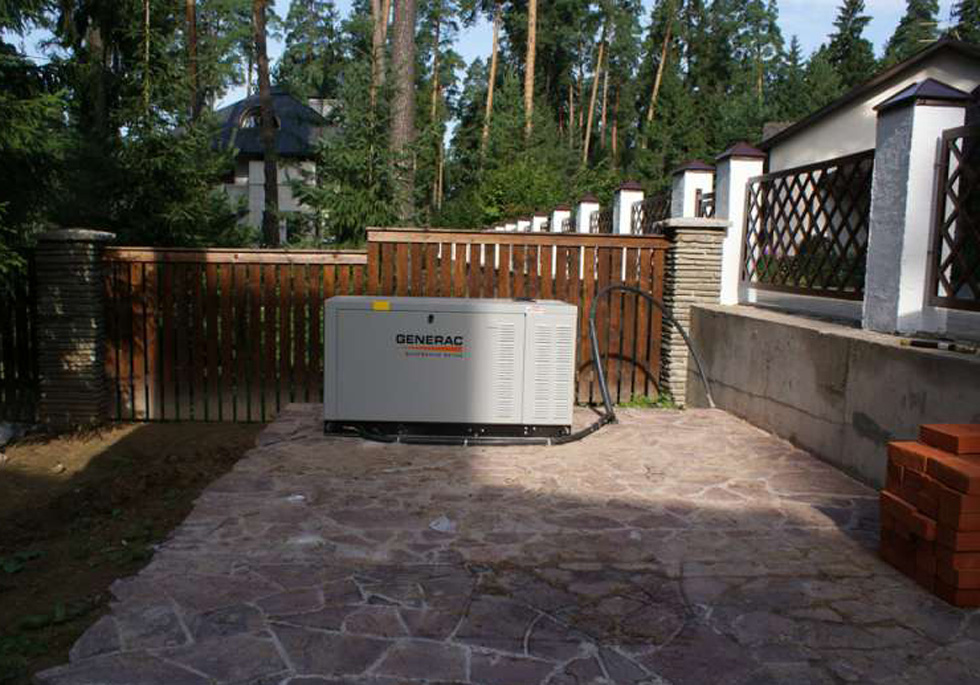

Пример монтажа модели Generac QT027
СТОИМОСТЬ
Цена без автоматики | по запросу |
Цена с автоматикой | по запросу |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Generac QT-27 (3 фазы) |
| общие параметры |
Страна сборки | США |
Сухой вес агрегата | 405 кг |
Габаритные размеры Д х Ш х В | 1580 x 736 x 851 мм |
Уровень шума | 70 дБ(А) |
Корпус | алюминий |
Цвет | PMS 422
эмалевое покрытие |
| описание на альтернатор |
Количество фаз | одна |
Номинальная мощность
при длительной работе | 27000 ВА / 21600 Вт*
сжиженный пропан |
Номинальная мощность
при длительной работе | 25000 ВА / 20000 Вт*
природный газ |
Коэффициент мощности | 0.8 |
Номинальное напряжение | 380В |
Номинальный ток нагрузки
при длительной работе | 38 А (LP) / 41 А (NG) |
Мощность при заторможенном
роторе и падении напряжения на 35% | 50А (одна фаза)
или 67А (три фазы) |
Прерыватель основной цепи | 125А |
Количество полюсов ротора | 4 |
Номинальная частота | 50 Гц |
| описание двигателя |
Тип двигателя | Generac 2.4 л |
Кол-во цилиндров | 4 |
Объем двигателя | 2.4 литра |
Блок цилиндров | алюминий
с чугунной гильзой |
Расположение клапанов | верхнее
расположение клапанов |
Система зажигания | электронная |
Система регулятора | электронная |
Коэффициент сжатия | 8.5:1 |
Тип стартера | электростартер на 12В |
Емкость масла, включая фильтр | 3.7 литра |
Емкость системы охлаждения | 9.5 литров |
Частота вращения при эксплуатации | 1500 об/мин |
КОМПЛЕКТАЦИЯ
- всепогодный шумопозащитный кожух
- регулятор топливной системы (метан / пропан), гибкие топливные шланги
- регулятор подзарядки аккумулятора, кабель для аккумулятора, подставка для аккумулятора
- защита вентилятора
- шланги охлаждающей системы с защитой от ультрафиолета и кислородного окисления
- счетчик моточасов
|
Примеры монтажа - фотографии
Другие генераторы с жидкостным охлаждением
Скачать инструкцию по эксплуатации для модели QT027
Схема подключения системы автоматики
Посмотреть габаритные размеры
Посмотреть видео
ПАРАМЕТРЫ ДВИГАТЕЛЯ
Модель | Generac 992 |
Тип двигателя | 4-х цилиндровый
рядный двигатель |
Число цилиндров | 4 |
Мощность двигателя | 35 л.с. |
Рабочий объем | 2.4 литра |
Диаметр x Ход поршня | 3.41 x 3.94 |
Коэффициент сжатия | 8.5:1 |
Система всасываемого воздуха | без наддува |
Седла клапанов | закаленные |
Тип толкателя | гидравлический |
| технические характеристики регулятора нагрузки |
Тип | электронный |
Настройка частоты | изохронная |
Настройка устойчивого режима | ±0.25 |
Настройка скорости | есть |
Настройка ослабления | есть |
| смазочная система двигателя |
Масляный насос | шестеренчатый |
Масляный фильтр | полнопроточный,
откручиваемый элемент |
Емкость картера | 4 кварты (3.7 л) |
| охлаждающая система двигателя |
Тип | закрытая |
Водяной насос | с ременным приводом |
Скорость вентилятора | 1650 об/мин |
Диаметр вентилятора | 17.75 дюймов (450 мм) |
Режим вентилятора | нагнетательный |
| топливная система |
Тип топлива | природный газ, пары пропана |
Рабочее давление топлива | 5-14 дюймов вод. столба |
| электрическая система |
Зарядный генератор
переменного тока | 12В, 30А |
Статический заряд
аккумулятора | 2А |
Рекомендуемый аккумулятор | группа 26, 525CCA |
Сетевое напряжение | 12В |
ПАРАМЕТРЫ АЛЬТЕРНАТОРА
Тип | синхронный |
Изоляция ротора | класс H |
Изоляция статора | класс H |
Общее нелинейное искажение | менее 5% |
Коэф. перекрытия частоты
мобильной телеф. связи (TIF) | менее 50 |
Провода вывода генератора
переменного тока | 4 провода (3 фазы) |
Подшипники | закрытые шариковые |
Муфтовое соединение | гибкое дисковое |
Допустимая нагрузка | 21.6 кВА (номинал) |
Система возбуждения | прямая |
Примечание: Номинальные характеристики и производительность генератора соответствуют требованиям стандартов ISO8528-5, BS5514, SAE J1349, ISO3046 и DIN6271.
| регулятор напряжения |
Тип | электронный |
Считывание | 1 фаза |
Регулирование | ±1% |
|
ПОТРЕБЛЕНИЕ ТОПЛИВА
в зависимости от типа топлива и процента нагрузки от максимальной
| 25% | 50% | 75% | 100% |
| природный газ | пропан | природный газ | пропан | природный газ | пропан | природный газ | пропан |
| 2.55 м3/ч | 3.75 л/ч | 4.65 м3/ч | 6.84 л/ч | 6.77 м3/ч | 9.97 л/ч | 8.47 м3/ч | 12.47 л/ч |
* Требуемое давление топлива на входе в генератор в диапазоне всех нагрузок составляет 127 мм - 178 мм водяного столба для природного газа (1.2 кПА - 1.74 кПА), 279 мм-356 мм водяного столба для сжиженного пропана (2.74 кПА - 3.49 кПА).
** Удельный объем теплоты сгорания природный газ 28.32 МДж/ м3 и 71.36 МДж / м3 для сжиженного пропана (ГОСТ 30319.0-96).
- функция остановки по низкому давлению масла
- функция автоматической остановки по превышению скорости
- функция остановки по высокой температуре охлаждающей жидкости
- функция автоматической остановки по низкому уровню охлаждающей жидкости
- цифровой регулятор обеспечивает регулировку напряжения / частоты и коэффициента усиления
- при работе с автоматикой разогрев двигателя 10 сек, охлаждение двигателя перед остановкой 1 мин
- все соединения ввода в одном месте
- таймер самотестирования
- таймер завода двигателя
- закрытая система охлаждения
- охлаждающий радиатор
- удлинительная трубка слива масла
- удлинительная трубка дренажной линии радиатора
- шланги с защитным покрытием от воздействия УФ лучей / озона
- кабели аккумуляторной батареи
- водонепроницаемые электрические разъемы, изготовленные по современной технологии
- основной автомат прерывания цепи
- статическое 2А зарядное устройство аккумуляторной батареи
- генератор переменного тока зарядки аккумуляторной батареи
- стойка аккумуляторной батареи
- защита вентилятора и приводных ремней
- изохронный регулятор
- гибкая топливная линия
- счетчик моточасов
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ
СЕМЬ СВЕТОДИОДНЫХ ИНДИКАТОРОВ
- готовность системы
- низкое давление масла
- низкое давление топлива
- низкий заряд аккумулятора
- низкая / высокая температура охлаждающей жидкости
- превышение времени завода двигателя
- превышение скорости
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
- задержка старта двигателя при потере напряжения от сети электропитания
- прогрев двигателя перед переключением нагрузок на генератор
- считывание сигнала о подаче электроснабжения от сети
- задержка перед повторным переключением на сеть электропитания
- функция самотестирования не установлена
- счетчик моточасов
|
ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ
- расход воздуха (поступающий воздух, включая генератор и воздух для горения): 2000 фут3/мин
- eмкость системы охлаждения: 2.5 галлоны США (9.46 л)
- отвод тепла на охлаждающую жидкость: 100000 BTU /ч
- максимальная рабочая температура воздуха на радиаторе: 60°С (150°F)
- максимальная температура окружающего воздуха: 50°С (140°F)
Требования к воздуху для горения
- Расход при номинальной мощности: 57 фут3 /мин
Излучение звука системой выхлопа
- При нормальной работе на расстоянии 7 м: 75 дБ(А)
Выхлопная система
- Расход выхлопа при номинальной мощности 50 Гц: 110 фут3/мин
- Температура выхлопных газов на выходе из глушителя: 474°С (885°F)
|
|
