2.4. ДИАГНОСТИЧЕСКИЕ ИСПЫТАНИЯ

ТЕСТ 1 - ПРОВЕРКА ОСНОВНОГО АВТОМАТА

Другие разделы руководства по ремонту и диагностике

ОПИСАНИЕ

Часто самая важная причина проблемы остается невыявленной. Если основной автомат генератора установлен в положение "Выкл" (OFF) или "разомкнут", то электропитание не будет подаваться на нагрузки. Отсутствие подачи электропитания означает, что автомат разомкнут или неисправен.

ПОРЯДОК ДЕЙСТВИЙ

Основной автомат расположен на панели управления генератора. При отсутствии подачи электропитания на нагрузки необходимо убедиться, что автомат установлен в положение "Вкл" (ON) или "замкнут".

Если есть подозрения, что автомат сломан, то можно провести следующий тест (смотреть рисунок 1):

1. Установить на авометре шкалу "R x 1" и обнулить счетчик.
2. Во избежание взаимодействия отключить генератор и отсоединить все провода от клемм основного автомата.
3. При отключенном генераторе подсоединить одну измерительную приставку авометра к клемме провода 11 автомата, а другой к клемме провода Е1.
4. Установить автомат в положение "Вкл" (ON) или "замкнут". Авометр должен указывать на ЦЕЛОСТНОСТЬ цепи.
5. Установить автомат в положение "Выкл" (OFF) или "разомкнут". На авометре должно отразиться ПРЕДЕЛЬНОЕ ЗНАЧЕНИЕ ШКАЛЫ.
6. Повторить действия 4 и 5, подсоединив тестовые пробники к клеммам проводов 44 и Е2.

Результаты

1. Если результаты тестов положительны, перейти к тесту 2.
2. Если автомат не прошел испытание, его необходимо заменить.

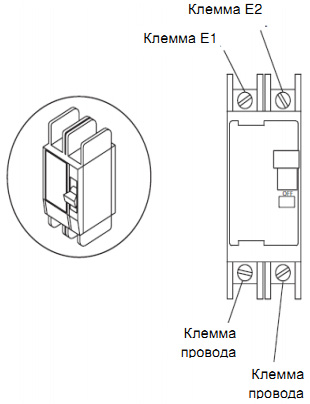

Рисунок 1.
Точки проведения тестов на основном автомате генератора
