На рисунке 5 показан типовой регулятор напряжения. Нестабилизированный переменный ток, исходящий от обмотки возбуждения статора подается на DPE клеммы регулятора по проводам 2 и 6. Регулятор напряжения выпрямляет этот ток и, измеряя переменный ток силовой обмотки статора, регулирует его. Затем выпрямленный и стабилизированный ток возбуждения подаются с положительной и отрицательной клемм регулятора на обмотку ротора по проводам 4 и 0. Токовое "считывание" переменного тока силовой обмотки статора передается на клеммы регулятора SEN по проводам 11 и 22.

Регулятор осуществляет защиту от повышенного напряжения, но не от пониженного напряжения. В случае повышенного напряжения регулятор "выключится" и ток возбуждения перестанет подаваться на ротор. При отсутствии тока возбуждения выходное напряжение генератора упадет примерно наполовину (или более) от номинального значения.

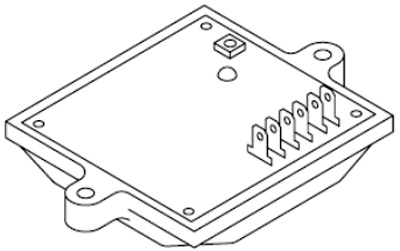

Рисунок 5
Типовой регулятор напряжения

При нормальной работе горит только одна красная лампа (светодиодная). Свет лампы приглушается, если снижается возбуждение обмотки переменного тока на выходе. Лампа потухнет в случае разомкнутого состояния контакта при считывании исходящего переменного тока. Потенциометр позволяет подрегулировать напряжение силовой обмотки статора. Регулировку следует производить при работе генератора без нагрузки при частоте 50 Гц.

Установив частоту без нагрузки, отрегулировать междуфазное напряжение 227-222В.

Основной автомат прерывания цепи

Автомат предохраняет генератор от электрического перенапряжения. В начале руководства в разделе "Технические характеристики" приводятся номинальные значения тока.

Автомат тока возбуждения

Автомат тока возбуждения (СВ2) расположен в корпусе панели генератора и соединен последовательно с обмоткой возбуждения (DPE) с регулятором напряжения. Автомат переустанавливается автоматически, то есть его контакты замыкаются при падении тока возбуждения до безопасной величины.

Если автомат разомкнут, поток тока возбуждения, поступающий на регулятор напряжения и последовательно на обмотку ротора, пропадет. Без тока возбуждения напряжение переменного тока, необходимое для силовой обмотки статора упадет до величины соразмеримой с остаточной магнитной индукцией ротора (смотреть рисунок 6).

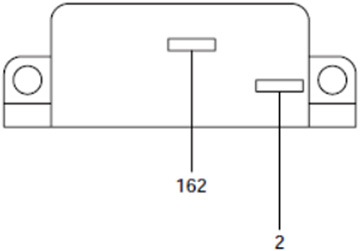

Рисунок 6
Автомат тока возбуждения
