1.5. ДИАГНОСТИКА GENERAC - БЫТОВЫЕ ЭЛЕКТРОСТАНЦИИ

ИСПЫТАНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ СТАТОРА


Все разделы руководства по диагностике продукции Generac


Перед проведением испытания все детали, которые может повредить высокое напряжение меггера, должны быть отсоединены. Отсоединить все провода статора (Рисунок 8) и собрать их вместе. ВНИМАТЕЛЬНО СЛЕДОВАТЬ ВСЕМ ИНСТРУКЦИЯМ ИЗГОТОВИТЕЛЯ МЕГОММЕТРА.

Необходимо использовать настройку мегомметра на 500В. Подсоединить один испытательный провод мегомметра к узлу всех проводов статора, второй испытательный провод замкнуть на корпус статора. Снять показания мегомметра.

Минимально допустимые показания меггера для статора могут быть рассчитаны по следующей формуле:

Минимальное сопротивление изоляции (в МОм) = (номинальное напряжение генератора / 1000) + 1

провода обмотки статора

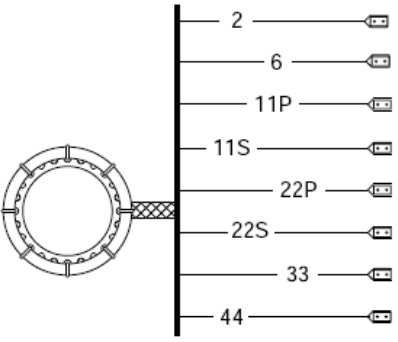

Рисунок 8. Провода обмотки статора


Например: Номинальное напряжение генератора 110В переменного тока. При делении 110 на 1000 получается 0.11. Затем прибавляем 1 и получаем 1.12 МОм. Минимальное сопротивление изоляции для статора 110В составляет 1.11 МОм.


Если сопротивление изоляции ниже расчетной величины, необходимо прочистить и высушить статор. Затем повторить проверку. Если сопротивление остается низким, заменить статор.

Для испытания на короткие замыкания между заизолированными обмотками используется мегомметр, как описано в разделе "Испытание изоляции статора". Также необходимо провести испытание между параллельными обмотками. Смотреть подраздел "Испытания между обмотками".


Общие сведения

Двигатели с воздушным охлаждением, оснащены (а) двойной обмоткой переменного тока, и (b) обмотками возбуждения или DPE. Испытания изоляции статора состоят из (а) испытания всех обмоток на землю, (b) испытания заизолированных обмоток, (с) испытания параллельных обмоток. На рисунке 8 графически изображены различные провода статора на агрегатах с двигателями с воздушным охлаждением.


Испытания всех обмоток статора на землю

  1. Отсоединить выводные провода статора 11 и 44 от основного линейного автомата генератора.
  2. Снять выводные провода статора 22 и 33 с нейтрали и разделить два провода.
  3. Отсоединить провода 11 и 22 от регулятора напряжения. Удостовериться, что провода не задевают другие компоненты генератора.
  4. Соединить наконечники проводов 11, 22, 33 и 44 вместе. Проверить, чтобы концы проводов не касались рамы генератора или какой-либо клеммы.
  5. Подсоединить красный испытательный электрод прибора к объединенным наконечникам проводов статора 11, 22, 33 и 44.
    Соединить черный электрод прибора с чистым заземляющим концом на корпусе статора. После соединения проводов выполнить следующее:
    • а) установить переключатель прибора в положение "выключено";
    • b) вставить шнур прибора в розетку с напряжением 110В переменного тока и установить переключатель напряжения на 1500В;
    • с) установить переключатель в положение "включено" и посмотреть на аварийную лампочку прибора. ЗАПРЕЩАЕТСЯ ПОДАВАТЬ НАПРЯЖЕНИЕ БОЛЕЕ 1 (ОДНОЙ) СЕКУНДЫ. Через одну секунду выключить прибор.
    Если лампочка загорелась, необходимо очистить и высушить статор. После этого повторить испытание. Если в очередной раз статор не проходит испытание, то требуется его замена.
  6. Перейти к переключателю напряжения. Каждая обмотка испытывается отдельно на короткое замыкание на землю. Выполнить процедуру для каждого провода, указанного в таблице, согласно описанию в пунктах 5а-5с:
Номер проводаОбмотка
22S

питание измерительного вывода

11S

питание измерительного вывода

6

возбуждение

2

возбуждение

0

заземление

4

положительная клемма на заземление щетки


Испытания между обмотками

  1. Отсоединить выводные провода статора 11 и 44 от автомата основной линии генератора.
  2. Отсоединить выводные провода статора 22 и 33 с нейтрали и разделить два провода.
  3. Отсоединить провода 11, 22, 2 и 6 от регулятора напряжения. Удостовериться, что провода не задевают другие компоненты генератора.
  4. Прикрепить красный электрод прибора к проводу 2. Соединить черный электрод с выводом статора. Следовать этапам 5а-5с, описанным в подразделе "Испытания всех обмоток статора на землю".
  5. Повторить шаг 4 для провода 2 и вывода статора 33.
  6. Повторить шаг 4 для вывода 11 и вывода 33.
